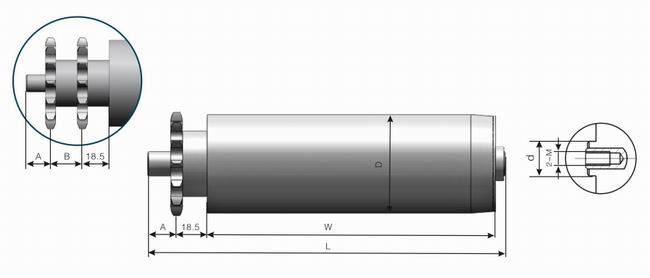

單鏈輪傳動，布置緊湊，適用于中載，低速，持續運行的場合；并且配置有鏈輪張緊機構，相對于雙鏈傳動，輥筒中心矩選擇更靈活，不受鏈條節距的影響。

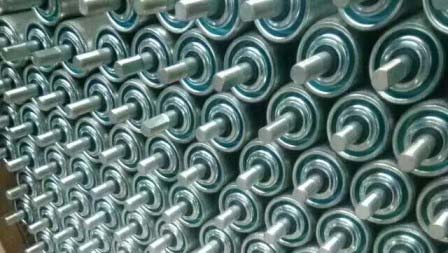

輥筒直徑選擇：25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm。 輥筒材質選擇：碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不銹鋼、ABS等。
輥筒類型選擇：無動力輥筒、單鏈輥筒、雙鏈輥筒、“O”帶輥筒、錐形輥筒、槽型輥筒。輥筒固定方式：彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。
鏈條傳動有兩種方式，分別是單鏈輪大循環和雙鏈輪小循環。大循環傳動是采用單根環形鏈條驅動裝有單鏈輪的多支滾筒,每支滾筒受力均勻，傳動力較大；小循環傳動是在每支滾筒配裝雙排鏈輪，鏈條以交錯的方式依次傳動，每支滾筒的受力不均勻，并由動力源開始滾筒受力逐漸減小，傳動力較小。大循環傳動適合長距離輸送，而小循環傳動適合短距離輸送及轉彎輸送。
滾筒直徑規格50.8mm/60mm/76mm/89mm；滾筒中心距75mm /100mm/ 120mm/150 mm/200mm；輸送速度最大30m/min（可變頻調速）；單機輸送長度最大10m；承載最大1000kg/m 。以上參數可根據需求定制。
| 驅動方式 |
單鏈環形驅動/環形鏈串聯驅動 |
| 滾筒直徑 |
ø38/ø50/ø60/ø76/ø89 |
| 滾筒寬度 |
100~1200 |
| 滾筒間隔 P |
75/100/120/150/200 |
| 機架尺寸 |
120x30x3/150x40x4 |
| 機架材料 |
碳鋼、不銹鋼 |
| 輸送能力 （kg/m） |
Max300(依使用條件不同而不同) |
| 輸送速度V (M/min) |
Max20 |
| 電機功率 Kw |
0.2/0.4/0.75/1.5 |
驅動方式：雙型鏈串聯驅動（08B/10A）
輥筒規格：￠38￠50￠60￠76￠89
輥筒間距：標準間距75/100/150/200 非標：根據客戶要求來定尺
輸送速度：max*16m/min
輸送長度：max*6m（08B鏈條） max*8m（10A鏈條）
功率：0.2/0.4/0.75/1.5
承載（Kg/M）：100（08B鏈條） 300（10A鏈條
以上資料樂途行工業設備
是經過多年的設計生產經驗提供的；
