可調積放輥筒含義： 積放輸送又稱堆積輸送，它除了具有一般動力輸送的性能之外，還允許在驅動裝置工作的情況下，貨物能夠在輸送線上停止和積存，而運行阻力無明顯增加。
正常輸送時，積放機構起傳遞力矩的作用，而當貨物受阻停止積存時，運行阻力矩超過限定的滾筒工作力矩，積放套或摩擦片打滑，滾筒與驅動裝置間處于柔性連接狀態，表現為貨物下方的滾筒停止運轉，只有驅動元件繼續運轉。
|
積放輥筒具有結構合理，精度高、噪音低、轉動靈活、承載范圍大、外形美觀等顯著特點，是物料輸送設備中不可缺少的關鍵零部件。 |
|
積放輥筒直徑選取 |
|
輥筒直徑及壁厚 |
輥筒長度 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
Φ25x1.0 |
輥筒承重（KG) |
40 |
35 |
30 |
30 |
25 |
20 |
15 |
10 |
5 |
5 |
|
Φ38x1.5 |
輥筒承重（KG) |
65 |
60 |
55 |
50 |
45 |
40 |
35 |
30 |
20 |
15 |
|
Φ50x1.5 |
輥筒承重（KG) |
90 |
80 |
70 |
65 |
60 |
50 |
45 |
40 |
35 |
25 |
|
Φ57x1.5 |
輥筒承重（KG) |
100 |
90 |
80 |
75 |
70 |
60 |
55 |
50 |
45 |
35 |
|
Φ60x2.0 |
輥筒承重（KG) |
140 |
130 |
120 |
110 |
105 |
100 |
90 |
85 |
80 |
75 |
|
Φ60x2.5 |
輥筒承重（KG) |
160 |
150 |
140 |
130 |
125 |
120 |
110 |
105 |
100 |
90 |
|
Φ76X3.0 |
輥筒承重（KG) |
190 |
180 |
170 |
160 |
150 |
145 |
140 |
135 |
130 |
120 |
|
Φ89X4.5 |
輥筒承重（KG) |
230 |
220 |
210 |
200 |
190 |
185 |
180 |
175 |
170 |
160 |
表格是常用的積放輥筒尺寸，如有特殊規格，請聯系我們；
注意積放輥筒的輸送重量，單只最大不超過70kg； |
|
用于轉彎輥筒輸送機的計算方式：
圓錐型輥筒錐度計算公式：r2=r1(R+L)/R |
|
（r2--輥筒大端半徑；r1--輥筒小端半徑；R--彎道半徑；L--輥筒長度；R--由用戶設計而定） |
|
2、輥筒規格的選擇：
@輥筒直徑選擇：25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm。
@輥筒加工材質選擇：碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不銹鋼、ABS等。
@積放輥筒傳動類型選擇：無動力輥筒、單鏈輥筒、雙鏈輥筒、“O”帶輥筒、錐形輥筒、槽型輥筒。
@積放輥筒固定方式：彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。 |
|
重量不同應選擇直徑、長度的輥筒、輥筒長度可按用戶要求生產，一般情況下是貨物寬度+50mm。各種輥筒可適用于重量，長度和不同要求的物料的輸送。不同的使用環境應選擇合適種類的輥筒，比如潮濕的環境應選擇不銹鋼或塑鋼類型的輥筒。在有轉彎輥道時應考慮轉彎的半徑，以保證物料的順利輸送為確保貨物的平衡輸送，必須任何時候都有三支輥筒和輸送物保持接觸，對軟袋包裝物必要時應加托盤輸送 |
積放輥筒鏈條傳動有兩種方式，分別是單鏈輪大循環和雙鏈輪小循環。大循環傳動是采用單根環形鏈條驅動裝有單鏈輪的多支滾筒,每支滾筒受力均勻，傳動力較大；小循環傳動是在每支滾筒配裝雙排鏈輪，鏈條以交錯的方式依次傳動，

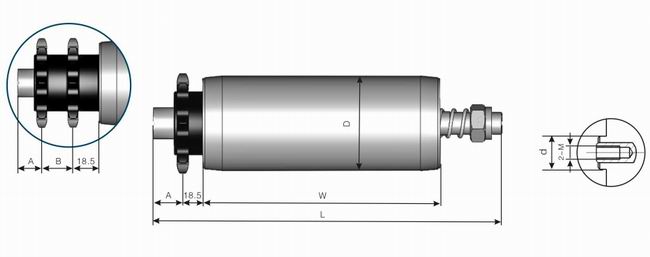

下圖是積放輥筒制作輸送機常用技術參數：
每支滾筒的受力不均勻，并由動力源開始滾筒受力逐漸減小，傳動力較小。大循環傳動適合長距離輸送，而小循環傳動適合短距離輸送及轉彎輸送。滾筒直徑規格50.8mm/60mm/76mm/89mm；滾筒中心距75mm /100mm/ 120mm/150 mm/200mm；輸送速度最大30m/min（可變頻調速）；單機輸送長度最大10m；承載最大100kg/m 。以上參數可根據需求定制。
積放輥筒產品特點：1、特殊材料的摩擦片，大大增加了它的耐磨性，使用壽命顯著提高。
2、積放力的大小可以通過尾端的螺母進行調節，使得積放力平穩、精準。
3、尾端扣緊螺母的設計，使得使用過程中不易出現螺母松動導致積放力下降的情況。

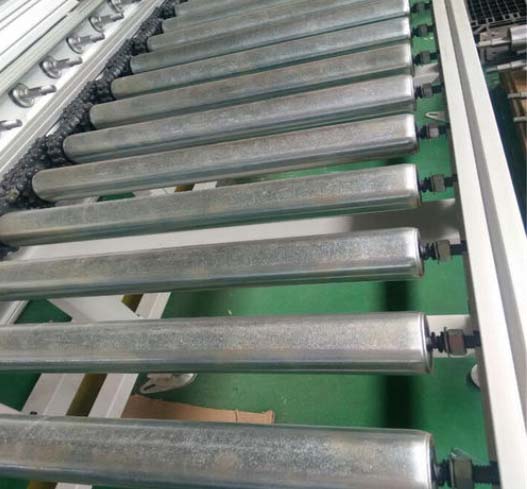

下圖是有積放輥筒制作的輸送機
4、精密滾珠軸承通過沖鉚的方式固定在鋼制軸承殼內堅固、耐用。

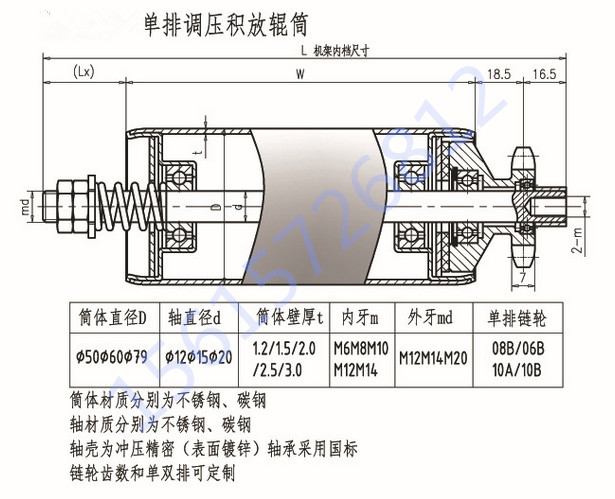

可調積放滾筒分為：單鏈可調積放滾筒和雙鏈可調積放滾筒。
本文依據樂途行工業設備
多年的經驗編寫產品資料，如有定制產品，請聯系我們
